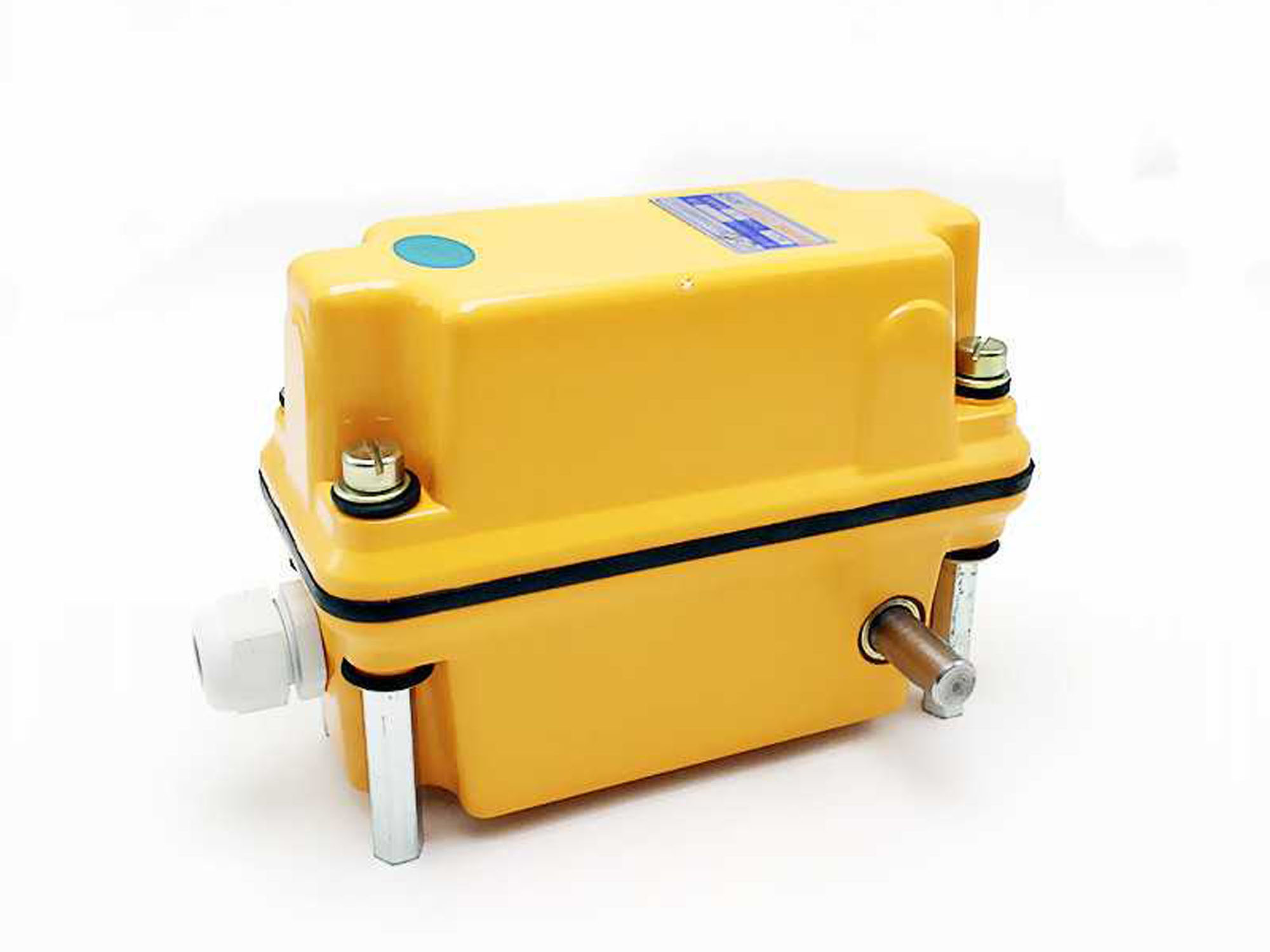

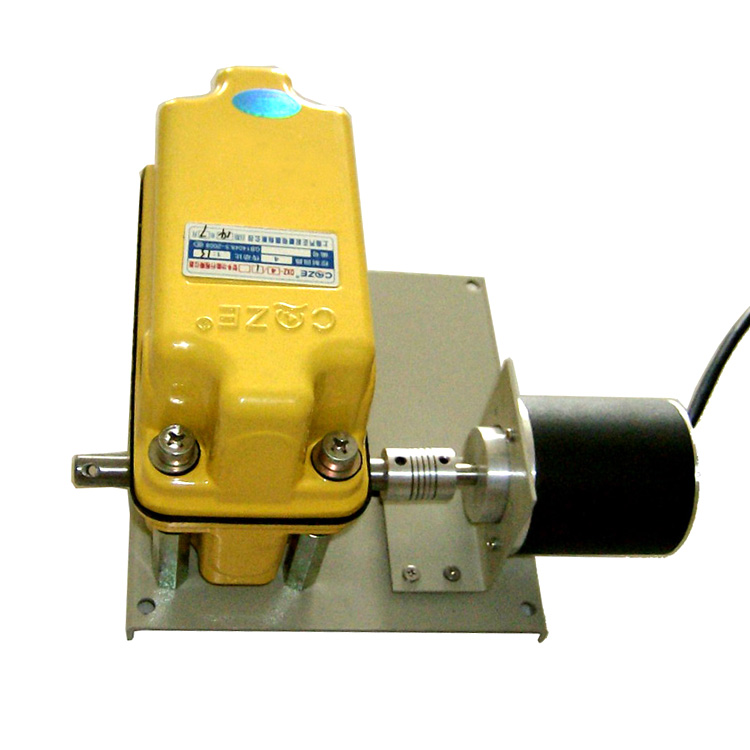

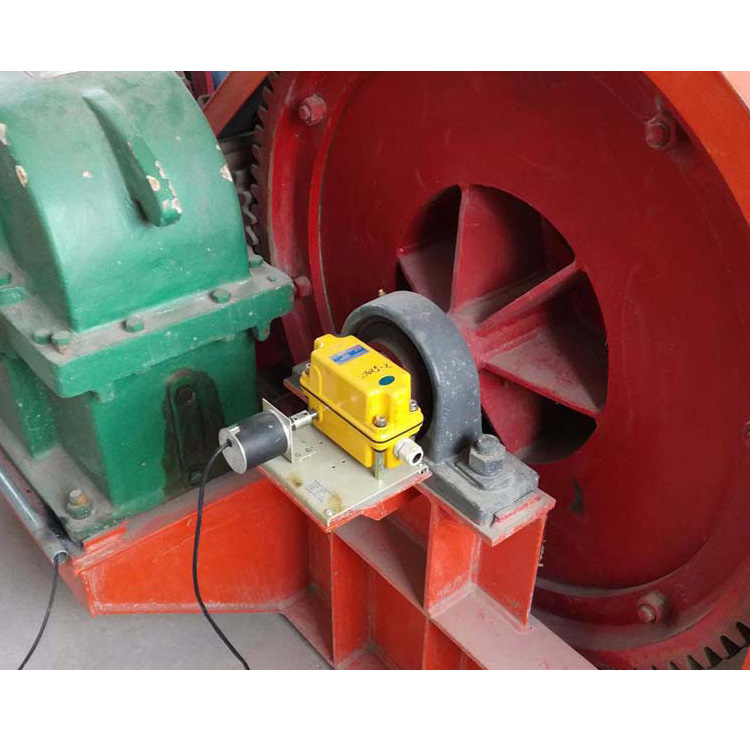

DXZ型多功能行程限位器（簡稱限位器）系引進法國波坦茵（POTAIN）公司產品國產化設計生產，各性能指標均達法國波坦茵（POTAIN）公司產品技術要求。可廣泛應用于建筑、港口、礦山等行業的起重、傳輸機械的空間三坐標的控制和限位，DXZ型多功能行程限位器具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點。

1.2 DXZ型多功能行程限位器的主要技術參數

a、工作環境

  環境溫度：233-328K （-40-- +55℃）

  相對濕度：不大于90%

b、  傳動比： 1：13-----1:960

c、重復定位精度：

  記憶凸輪的轉角誤差不大于0.005rad

d、額定電壓：

  AC：125—250V

  DC：30V

e、額定電流：6A

f、控制回路

  標準設計回路為1—4個，可根據用戶需要增至5-6個控制回路

3、DXZ型多功能行程限位器安裝和調整

DXZ型多功能行程限位器調整軸對應的記憶凸輪及微動開關分別為：

1Z—1T—1WK；  2Z—2T—2WK；  3Z—3T—3WK；  4Z—4T—4WK；

DXZ型多功能行程限位器調整程序

a、拆開上罩殼，檢查并擰緊2—M3×55螺釘。

b、松開M5螺母。

c、根據需要，將被控機構開至指定位置（空載），這時控制該機構動作對應的微動開關應瞬時切換。

即：調整對應的調整軸（Z）使記憶凸輪（T）壓下微動開關（WK）觸點。

d、擰緊M5螺母。（螺母一定要擰緊，否則將產生記憶紊亂）。

e、機構應反復空載運行數次，驗證記憶位置是否準確。（有誤時重復上述調整）。

f、確認位置符合要求；緊固M5螺母、裝上罩殼。

g、機構正常工作后，應經常核對記憶控制位置是否變動，以便及時修正。
